Descripción del Producto
Los conectores MC4 se utilizan habitualmente en sistemas fotovoltaicos (PV) para conectar paneles solares. Están diseñados específicamente para aplicaciones solares y son conocidos por su durabilidad y resistencia a la intemperie.
El sistema de conector MC4 consta de un conector macho y hembra que se pueden unir fácilmente, proporcionando una conexión segura. Estos conectores se utilizan normalmente para conectar paneles solares entre sí y con el resto del sistema, como inversores, controladores de carga o cajas de conexiones.
Al seleccionar conectores MC4 para cables fotovoltaicos, es importante garantizar la compatibilidad con el tamaño de cable que está utilizando. Los conectores MC4 vienen en diferentes tamaños para adaptarse a distintos calibres de cable. Además, asegúrese de que los conectores estén clasificados para uso en exteriores y estén certificados para su uso en aplicaciones solares para garantizar que cumplan con los estándares de seguridad y rendimiento.
Al instalar conectores MC4, es fundamental seguir las pautas del fabricante y las mejores prácticas de la industria para garantizar una conexión adecuada que minimice el riesgo de problemas o fallas eléctricas. Esto puede incluir el uso de herramientas de engarce adecuadas, pelar el cable a la longitud correcta y sujetar firmemente los conectores al cable.
En general, los conectores MC4 se utilizan ampliamente y son confiables en la industria solar por su confiabilidad y facilidad de instalación, lo que los convierte en una opción popular para conexiones de cables fotovoltaicos.

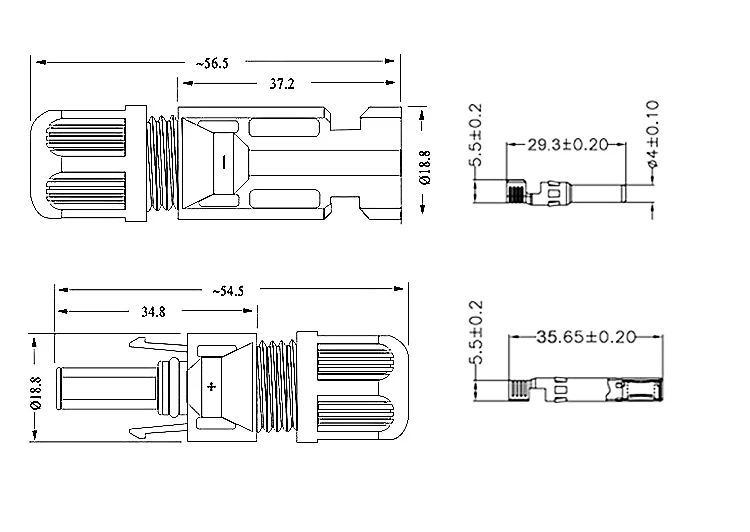

30A 1000V DC PPO IP67 MC 4 CONECTORES 4MM 6MM PARA PANELES SOLARES MACHO Y HEMBRA UN CONJUNTO
Material de inserción: PPO
Material de contacto: cobre, estañado
Corriente nominal: 5A
Tensión nominal: 1000 V (TUV) 600 V (UL)
Voltaje de prueba: 8KV (TUV50HZ, 1min)
Resistencia de contacto:<0.5mΩ
Grado de Protección: IP67
Temperatura de trabajo: -40 grados a 85 grados
Clasificación de inflamabilidad: UL {{0}}V0
Clase de seguridad: Ⅱ

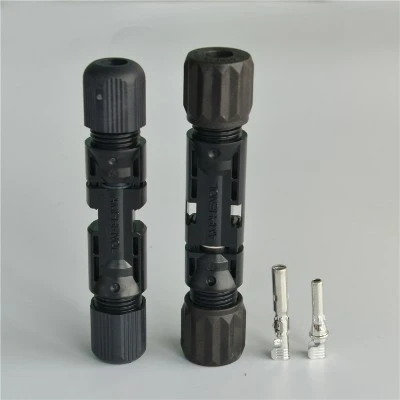

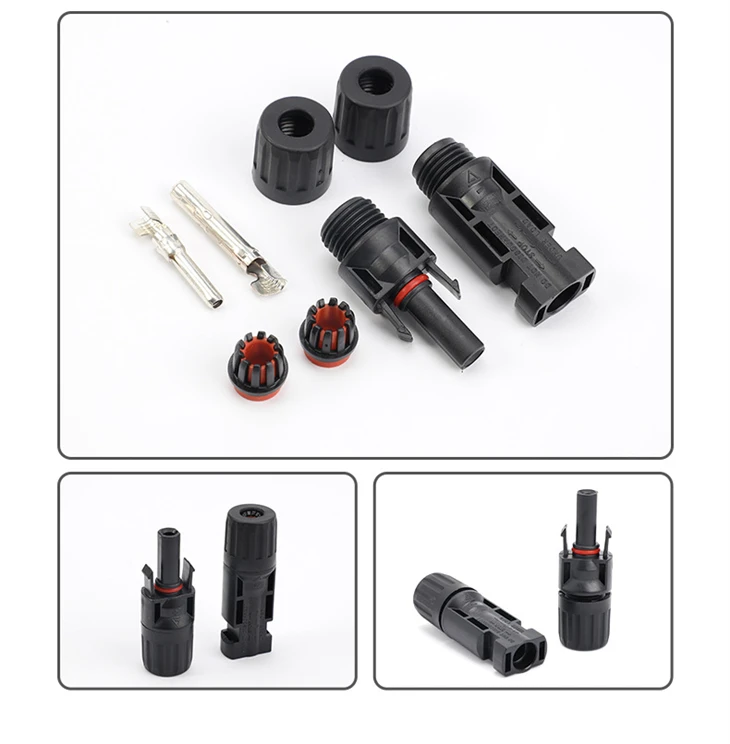

Fotos de productos
Metodo de instalacion

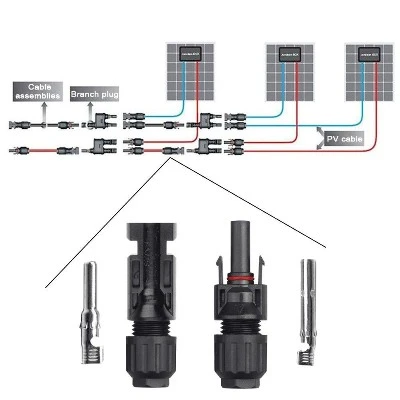

Rango de aplicación
El sistema de conector MC4 está diseñado específicamente para su uso en sistemas fotovoltaicos (PV), donde sirve como medio principal para conectar paneles solares entre sí y con el resto de los componentes del sistema. A continuación se muestran algunas aplicaciones clave de los conectores MC4 para cables fotovoltaicos:
Conexiones de paneles solares: Los conectores MC4 se utilizan para conectar paneles solares individuales en configuraciones en serie o en paralelo. Proporcionan una conexión segura y resistente a la intemperie entre paneles, lo que permite una generación eficiente de electricidad a partir de la luz solar.
Cableado de matriz: En instalaciones solares más grandes, se conectan varios paneles solares para formar una matriz. Los conectores MC4 facilitan el cableado de estos conjuntos, permitiendo la transferencia eficiente de electricidad desde los paneles al resto del sistema.
Integración de sistema: Los conectores MC4 se utilizan para conectar paneles solares a otros componentes del sistema fotovoltaico, como inversores, controladores de carga, cajas de conexiones y cajas combinadoras. Garantizan conexiones eléctricas confiables en todo el sistema, maximizando la producción de energía y el rendimiento del sistema.
Mantenimiento y Reparaciones: Los conectores MC4 permiten una fácil desconexión y reconexión de paneles solares, lo que hace que el mantenimiento y las reparaciones sean más convenientes. Esta característica es particularmente útil para solucionar problemas o reemplazar componentes defectuosos sin interrumpir todo el sistema.
Aplicaciones solares portátiles: Los conectores MC4 también se utilizan en sistemas solares portátiles, como paneles solares para camping, vehículos recreativos, embarcaciones y otras aplicaciones fuera de la red. Su diseño duradero y resistente a la intemperie los hace adecuados para uso en exteriores en diversos entornos.
En general, la gama de aplicaciones de los conectores MC4 para cables fotovoltaicos abarca todo el sistema de energía solar, desde la conexión de paneles individuales hasta su integración en conjuntos y sistemas más grandes. Su confiabilidad, resistencia a la intemperie y facilidad de uso los convierten en una opción popular para instalaciones solares en todo el mundo.
Contamos con una línea de producción madura para el conector MC4 Macho Hembra Impermeable.Producto
La calidad está garantizada.
Metodo de instalacion
La instalación de conectores MC4 en cables fotovoltaicos requiere una cuidadosa atención al detalle para garantizar una conexión segura y confiable. Aquí hay una guía general paso a paso para instalar conectores MC4:
1.Prepare el cable: Empiece por preparar los extremos de los cables fotovoltaicos. Utilice un pelacables o un cuchillo para quitar con cuidado el aislamiento exterior, exponiendo los conductores internos. Tenga cuidado de no mellar ni dañar los conductores durante este proceso.
Pele el aislamiento: Retire el aislamiento de cada conductor para exponer el cable de cobre desnudo. La longitud del aislamiento que se va a pelar normalmente debe coincidir con la longitud especificada por el fabricante del conector. La mayoría de los conectores MC4 requieren alrededor de 1/2 a 3/4 pulgadas (12 a 18 mm) de cable expuesto.
2.Inserte la tuerca del prensaestopas: Si sus conectores MC4 vienen con una tuerca prensaestopas, deslícela sobre el cable con el lado roscado hacia el extremo pelado.
3.Conectores de engarce: Coloque el extremo pelado de cada conductor en el terminal del conector MC4 apropiado. Utilice una herramienta de engarzado diseñada específicamente para conectores MC4 para engarzar el terminal en el cable de forma segura. Aplique suficiente fuerza para asegurar una conexión firme, pero evite engarzar demasiado, lo que podría dañar el conector o el cable.
4.Montar el conector: Si tiene conectores macho y hembra separados, inserte los terminales engarzados en sus respectivas carcasas de conector. Asegúrese de que estén insertados de forma completa y segura.
5.Asegure el conector: Si sus conectores MC4 tienen una tuerca prensaestopas, enrósquela en la carcasa del conector y apriétela firmemente para proporcionar alivio de tensión y protección contra la intemperie. Si sus conectores no tienen una tuerca prensaestopas, asegúrese de que encajen firmemente en su lugar.
6.Realice una prueba de tirón: Una vez ensamblados los conectores, tírelos suavemente para asegurarse de que estén bien conectados al cable. Si se instalan correctamente, los conectores no deberían soltarse.
7.Repetir para el otro extremo: Si está conectando el cable a un panel solar u otro componente, repita los pasos anteriores para el otro extremo del cable.
8.Pruebe la conexión: Después de la instalación, es fundamental probar la conexión para asegurarse de que no haya fallas o conexiones sueltas. Utilice un multímetro o un probador de continuidad para verificar la continuidad adecuada y asegurarse de que no haya cortocircuitos ni circuitos abiertos.
Si sigue estos pasos cuidadosamente y utiliza las herramientas adecuadas, podrá instalar conectores MC4 en cables fotovoltaicos de manera efectiva, garantizando una conexión confiable y segura para su sistema de energía solar. Consulte siempre las instrucciones del fabricante y las pautas de seguridad específicas de sus conectores y cables.
Preguntas frecuentes (FAQ)
Aquí tienes las preguntas frecuentes sobre el conector MC4 Macho Hembra estanco.
P1. ¿Se puede utilizar el conector tanto en sistemas solares conectados a la red como fuera de la red?
R: Sí, el conector es compatible con sistemas fotovoltaicos conectados a la red y fuera de la red, lo que lo hace versátil para diversas aplicaciones solares.
P2. ¿Cuál es el voltaje máximo y la corriente nominal del conector?
R: El conector puede admitir diferentes clasificaciones de voltaje y corriente, según la variante específica del producto. Consulte las especificaciones del producto o consulte a nuestro equipo de ventas para obtener información detallada.
P3. ¿Los conectores son compatibles con todo tipo de cables fotovoltaicos?
R: Los conectores están diseñados para ser compatibles con una amplia gama de cables fotovoltaicos. Sin embargo, se recomienda verificar la compatibilidad según el tipo y tamaño del cable para garantizar un rendimiento óptimo.
P4. ¿Se pueden desconectar fácilmente los conectores cuando sea necesario?
R: Sí, se puede desconectar de manera eficiente cuando sea necesario, lo que brinda flexibilidad durante el mantenimiento o modificaciones del sistema.
